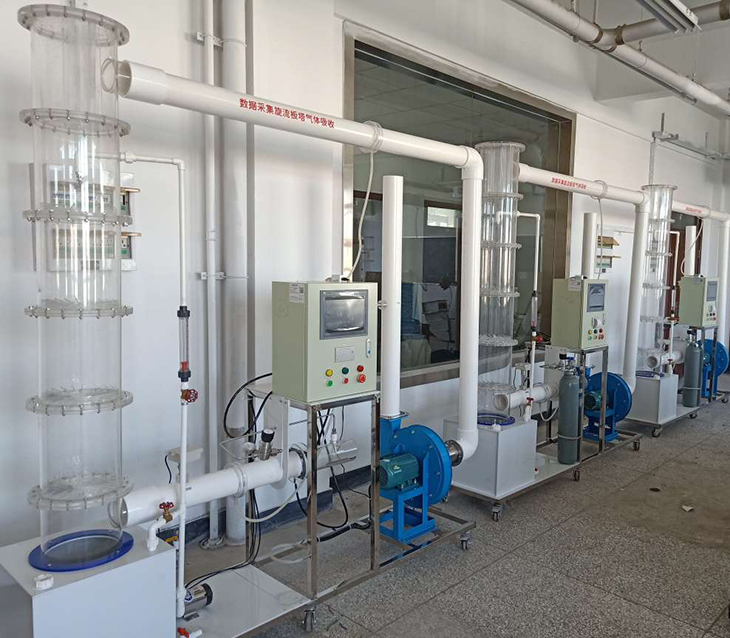

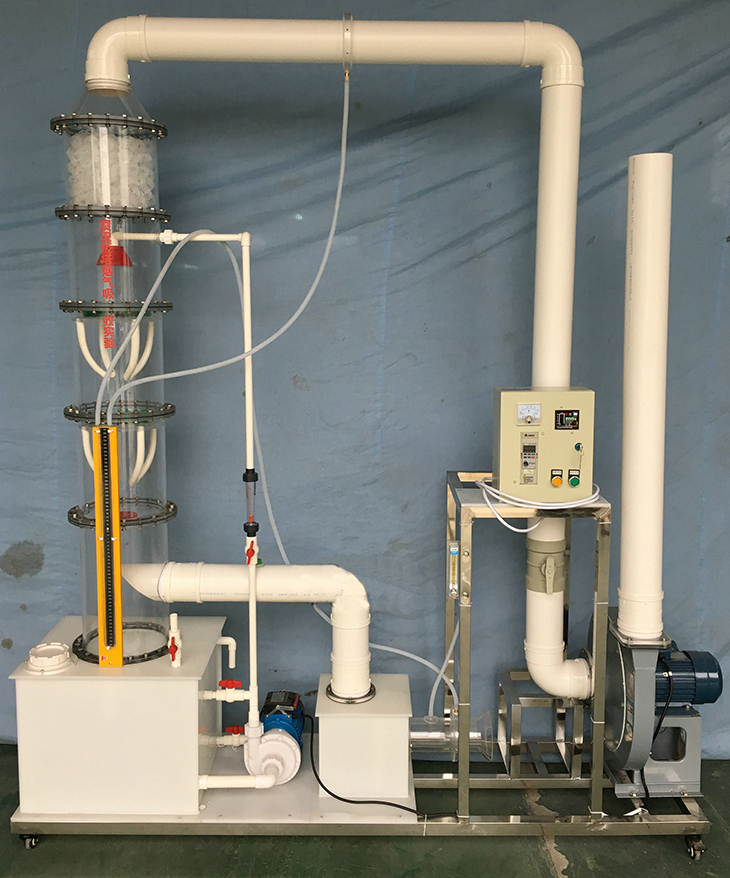

SB-XS/XL旋流板塔氣體吸收實驗裝置
一、原理、用途及特點：
旋流板塔氣體凈化器的主體結構為旋流板，為噴射型塔板，是新型氣液傳質裝置。其工作原理：氣流通過葉片時產生旋轉運動，吸收液噴射在塔板中間的盲板上，并濺向周圍葉片而形成薄液層，被旋轉向上的氣流形成劇烈攪動而成為細小液滴。由于氣通塔板葉片時旋轉而產生的離心力將液滴甩向塔壁，液體因重力作用集流至溢流口，通過溢流裝置流到下一塊旋流板的盲板區。連續對有害氣體進行多級吸收反應，能圓滿完成中和吸收機理。設計人員可根據“廢氣”的種類．性質．濃度決定級數，選用不同的吸收液。
二、主要參數：
1、環境溫度：5℃～40℃
2、設備處理能力100-200m3/h，
3、液氣比0.8~2L/min
4、堿液對酸性氣體吸收效率90％以上。
5、吸收塔直徑Ø250mm高：1500mm、
6、裝置外形尺寸：長2200mm寬500mm高1900mm、
7、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
8、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1、在線進、出氣體濃度檢測系統各1套（瑞士進口SO2傳感器）2只：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：
6、旋流板氣體吸收塔1套：透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、
7、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
8 、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
9、.貯液箱1只：白色PP板、厚度10mm，含加藥口1套；
10、耐酸耐堿水泵1臺、流量：1 m3/h、揚程：15（m）功率750W；含液體噴淋分配裝置1套；
11、流量測量與調節：液體流量計1只、（LZS-25、量程:160～1600L/ h）、
12、氣塵靜態混合器1套：采用箱式靜態混合器；
13、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
14、變頻器1套：控制風機轉矩調節風量大小；
15、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
16、 Ø 110連接管路及控制球閥
17、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
