裝載機液壓轉向及制動系統實訓臺
一、產品簡介

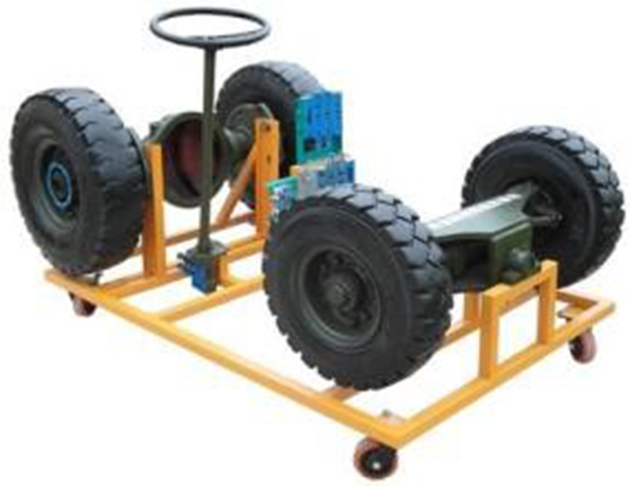

裝載機液壓轉向及制動系統實訓設備采用翻新ZL30的液壓轉向及制動系統為基礎，全面展示了液壓轉向及制動系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構的液壓轉向及制動系統理論與維修實訓教學需要，滿足對液壓轉向及制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、功能特點
1.真實可運行的液壓轉向及制動系統，充分展示液壓轉向及制動系統的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，模擬液壓轉向及制動系統工作過程。
3.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：約1700×1500×1200mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機：
電 壓：AC 220V/380V 50Hz
電 流：8.7A/5.0A
功 率：2.2KW
轉 速：1420r/min
工作溫度：-40℃～+50℃
顏色：白
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
轉向模擬控制裝置 |
|
套 |
1 |
|
2 |
前橋懸掛機構帶制動系統 |
|
套 |
1 |
|
3 |
后橋懸掛機構帶制動系統 |
|
套 |
1 |
|
4 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
|
套 |
1 |
|
5 |
助力泵 |
|
個 |
1 |
|
6 |
轉向機構 |
|
套 |
1 |
|
7 |
車輪 |
|
個 |
4 |
|
8 |
剎車助力裝置/剎車總泵/剎車踏板/氣泵 |
|
套 |
1 |
|
8 |
三相異步電動機 |
2.2KW |
臺 |
2 |
|
9 |
三相漏電保護開關 |
NBE7LE 3P 63A |
個 |
1 |
|
10 |
移動臺架(帶自鎖腳輪裝置) |
1700×1500×1200mm(長×寬×高) |
臺 |
1 |
|
11 |
電源變壓器 |
|
套 |
1 |
