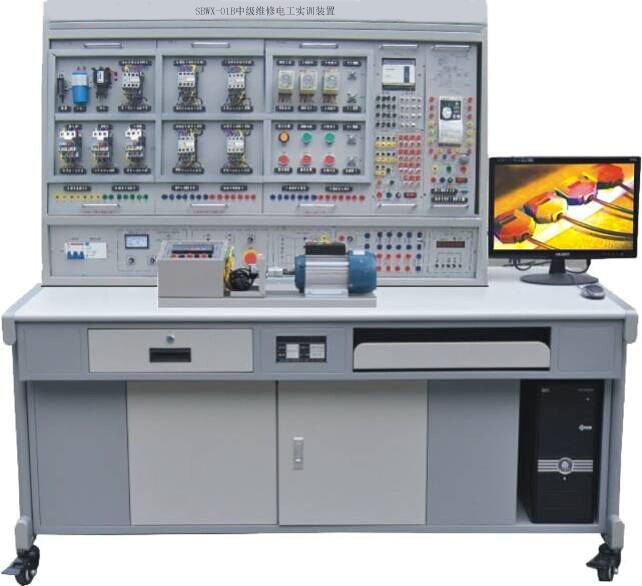

維修電工實訓考核臺

臺

1

外形尺寸：2080mm×700mm×1650mm ；

材    料：鋼木結構；符合國家相關環保要求；

輸入電壓：AC  380 V±10%  50 Hz  三相五線；

容    量：＜1.5 kVA；

實 驗 屏：用于掛置實訓單元掛板

具體配置詳見  表二、維修電工實訓考核臺架詳細說明表

電氣控制實訓單元掛箱及電機

塊

1

DW-05

電工技能實訓組件（五）

塊

1

DW-06

維修電工實訓組件（一）

塊

1

DW-07

維修電工實訓組件（二）

塊

1

DW-08

維修電工實訓組件（三）

塊

1

DW-09

維修電工實訓組件（四）

塊

1

SB006

CA6140型車床電路智能化實訓考核掛箱

塊

1

SB008

X62W型銑床電路智能化實訓考核掛箱

臺

1

SBDJ-01

單相電容起動電動機，交流220V

SBDJ02

三相鼠籠電動機AC220V（Y）

SBDJ03

三相鼠籠電動機AC380V（Y/△,帶速度繼電器）

SBDJ04

雙速異步電動機AC380V（△/YY）

多媒體智能型實驗管理器掛箱

套

1

故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。

變頻器實訓掛箱

套

1

三菱FR-S720變頻器，帶有RS485通訊接口及BOP操作面板。

PLC主機掛箱

套

1

配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

PLC實訓掛箱

塊

1

搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光

自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機

機械手控制/自控成型機/加工中心

四層電梯/基礎實驗/中間繼電器

電機導軌及光碼盤測速系統

1

套

含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好

SC-09通訊編程電纜

1

根

用于PLC主機與PC機通訊

工控組態軟件

1

套

PLC仿真實訓軟件

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

碩博維修電工

勞動技能鑒定軟件

套

1

3D建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。

行業仿真軟件

套

1

自主研制開發了維修電工操作技能培訓及相關考評、出題、測試系統，可作為勞動技能鑒定專用平臺；

電工連線

套

1

20根：長1000mm  黃6條、綠6條、紅6條、黑2條；

10根：長600mm   黃2條、綠2條、紅2條、藍2條、黑2條。

網孔實操板及器材

套

1

網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。

器材：交流接觸器3只，熱繼電器2只，時間繼電器1只，鐵殼按鈕2只，保險座5P，端子排20孔

常用工具

套

1

一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。

實驗說明書

套

1

指導學生實訓

維修電工實訓考核臺架

套

1

鋼木結構；尺寸：1600mm×300mm×850mm；

用于掛置實訓單元掛箱等。

數字式直流電壓表

個

1

量程0～300 V；三位半數顯示

數字式直流電流表

個

1

量程0～5A；三位半數字顯示

指針式交流電壓表

個

1

0～500V帶鏡面交流電壓表一只，精度1.0級。

指針式交流電流表

個

1

0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

功率、功率因數表

個

1

由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

固定交流電源

套

1

（輸入）380 V/220V（輸出）110 V、36 V、20 V（兩組）、12 V、6.3 V；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

可調交流電源輸出

組

1

0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）

直流穩壓電源輸出

組

1

1、可調同步電樞電源0～40V 可調2 A（ 1組）；

 2、+12 V/1.5A  1組； -12V/1.5 A  1組； +5 V/1.5A  1組；

電樞電壓輸出電源

組

1

0～220/2A；具有過流保護報警切斷電源，智能化誤操作記錄功能）；

勵磁電源輸出

組

1

220 V/0.5 A（具有過流保護報警切斷電源，智能化誤操作記錄功能）。

整流二極管

只

4

2N5408

多媒體智能型實驗管理器

套

1

故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。

誤操作記錄裝置

套

1

自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

安全保護

組

1

漏電保護動作電流≤ 30 mA、緊急停電保護按鈕開關、各組電源具有過流切斷各自電源保護，單片機自動控制工作電流限流功能。

交流電源輸出插孔

組

1

380V電源：插座式一組、接插式一組（三相五線）

220V電源：三插式一組、接插式一組

DW-05電工技能實訓組件（五）

提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。

DW-06維修電工實訓組件（一）

套

1

提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只

DW-07維修電工實訓組件（二）

個

1

提供空氣開關1只、3P熔斷器2只、交流接觸器3只。

DW-08維修電工實訓組件（三）

個

1

提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只

DW-09維修電工實訓組件（四）

個

1

提供交流接觸器4只

SB-006CA6140型車床電路智能化實訓考核掛箱

個

1

自動設故，讓學生排除，讓學生掌握CA6140型車床的電氣工作原理以及其排故的技能。

SB-008 X62W型銑床電路智能化實訓考核掛箱

個

1

自動設故，讓學生排除，讓學生掌握X62W型銑床的電氣工作原理以及其排故的技能。

SB-010答題器掛箱

個

1

與智能化實訓考核掛箱匹配

SX1

搶答器/音樂噴泉

通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中"水流"及音樂的循環控制，掌握循環指令的編寫方法。

SX2

裝配流水線/十字路口交通燈

通過對"生產流水線"順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。

SX3

自動供水/天塔之光

通過對"水塔水位"和"儲水池水位"變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。

SX4

自動送料裝車/四節傳送帶

通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。

SX5

多種液體混合裝置

通過對"液體混合裝置"中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

SX6

自動售貨機

通過對用戶投幣數目的識別和自動售貨機中各種"貨物"的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。

SX7

自控軋鋼機/郵件分揀機

通過對自控軋鋼機和郵件分揀機材料（"鋼錠"郵件"）來料數量、來料類別識別及對各種執行器（例如"電機"）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。

SX8

機械手控制/自控成型機

通過對機械手停留"位置"及自控成型機各方向"液缸位置"的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

SX9

加工中心

通過對加工中心中各方向"電機"運行方向及"刀庫"進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。

SX10

四層電梯

通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。
