SB-WJ086液壓挖機與人機界面實訓裝置
液壓挖機與人機界面實訓裝置,采用PLC用觸摸屏控制實驗臺電控系統的主控器，可以快速組合所設計的液路和電路，并進行多種常規的液壓回路實驗，液壓挖掘機實驗臺增加了可模擬真實挖掘機工作裝置各種動作。是大專院校理想的實驗設備。
一、透明液壓PLC控制實驗裝置功能用途：
1.在原有透明液壓PLC控制實驗裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。
2.透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個試驗臺具有形象、直觀、方便、可靠等優點。
3.明液壓試驗臺主要由實訓桌、實訓支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
4.配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5.電氣主控單元采用PLC可編程序控制器與觸摸屏控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6. 真實演示挖掘機工作裝置的挖掘、卸料、上升、下降、左右旋轉等八個動作；每個動作通過觸摸屏實現人機界面來操作。
7. 了解挖掘機液壓系統組成及工作原理，各元件內部結構及工作過程；
8. 進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗；
二、主要技術參數
1.電源：AC220V 50HZ
2.直流電源輸入AC220V 輸出DC24V/3A
3.可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4.液壓實驗泵電機功率：400W 調速范圍0－1700r/min 液壓泵工作時噪聲≤58dB
5.示實驗油路液流要求壓力僅需0.8-1.3Mpa (油泵最高壓力：Pmax＝1.6Mpa)電磁換向閥：DC24V 吸力30W
6.實訓桌外型尺寸：1500mm×650mm×1800mm
7.觸摸屏昆侖通態7寸

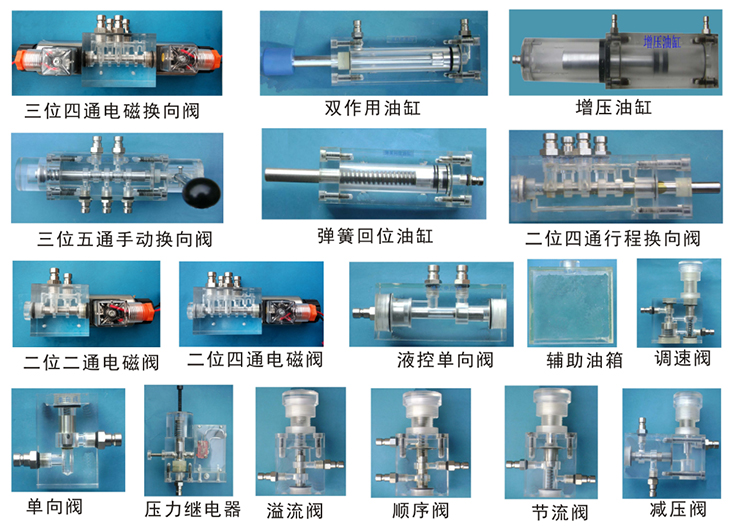

液壓元件圖
三、液壓基本實驗回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、液壓挖掘機動作演示
（1）降大臂
2）升大臂
3）收鏟斗
4）翻鏟斗
5）伸小臂
6）收小臂
7) 整機左轉
8）整機右轉
四、液壓挖機與人機界面實訓裝置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
|
1 |
實訓裝置 |
實訓柜 |
1 |
|
挖機平臺 |
1 |
||
|
實訓臺 |
1 |
||
|
2 |
電氣 |
電源模塊、PLC主機模塊、繼電器模塊、按鈕模塊，觸摸屏模塊 |
1 |
|
3 |
泵站 |
拖動直流電機 |
1 |
|
專用直流電源及調速控制電路 |
1 |
||
|
高精度數字測試傳感器 |
1 |
||
|
齒輪油泵 |
1 |
||
|
油箱 |
1 |
||
|
4 |
組合透明元件 |
雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭) |
2 |
|
彈簧回位油缸(含封閉自鎖快速接頭) |
1 |
||
|
增壓油缸(含封閉自鎖快速接頭) |
1 |
||
|
輔助油箱(含封閉自鎖快速接頭) |
1 |
||
|
單向閥(含封閉自鎖快速接頭) |
1 |
||
|
液控單向閥(含封閉自鎖快速接頭) |
2 |
||
|
液控雙向閥(含封閉自鎖快速接頭) |
1 |
||
|
溢流閥（直動式）(含封閉自鎖快速接頭) |
2 |
||
|
單向節流閥(含封閉自鎖快速接頭) |
1 |
||
|
節流閥（直動式）(含封閉自鎖快速接頭) |
1 |
||
|
調速閥(含封閉自鎖快速接頭) |
2 |
||
|
順序閥(含封閉自鎖快速接頭) |
1 |
||
|
減壓閥(含封閉自鎖快速接頭) |
1 |
||
|
二位二通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位三通電磁抽象向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通電磁換向閥(含封閉自鎖快速接頭) |
2 |
||
|
“O”型三位四通電磁換向閥(含封閉自鎖快速接頭) |
4 |
||
|
“H”型三位四通電磁換向閥(含封閉自鎖快速接頭) |
1 |
||
|
二位四通行程換向閥(含封閉自鎖快速接頭) |
1 |
||
|
三位五通手動換向閥(含封閉自鎖快速接頭) |
1 |
||
|
壓力繼電器(含封閉自鎖快速接頭) |
1 |
||
|
壓力表(含封閉自鎖快速接頭) |
1 |
||
|
行程開關 |
4 |
||
|
四通(含封閉自鎖快速接頭) |
3 |
||
|
四通進油帶壓力表 |
1 |
||
|
五通回油 |
1 |
||
|
三通(含封閉自鎖快速接頭) |
4 |
||
|
5 |
附 件 |
油盤 |
1個 |
|
專用液壓紅油 |
1壺 |
||
|
6 |
電器配件 |
實訓導線 |
若干 |
|
觸摸屏通訊線 |
1條 |
||
|
電源線 |
1條 |
||
|
編程電纜（三菱） |
1條 |
||
|
7 |
工具盒 |
螺絲刀6×100（十字） |
1把 |
|
活動板手 |
1把 |
||
|
內六角扳手M5 |
1把 |
||
|
內六角扳手M6 |
1把 |
||
|
內卡簧鉗 |
1把 |
||
|
外卡簧鉗 |
1把 |
||
|
快速接頭皮管連接線(含封閉自鎖快速接頭) |
若干條 |
||
|
快速油接頭 |
5只 |
||
|
8 |
資料 |
透明液壓實訓說明書 |
1冊 |
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
||
|
9 |
液壓挖機模型 |
挖斗，小臂，大臂，旋轉盤，挖斗油缸，小臂油缸，大臂油缸，旋轉液壓馬達。 |
1臺 |
