SBPLX-01A PLC可編程控制器實訓裝置（歐姆龍系統）
一、概述
PLC可編程控制器實訓裝置集可編程邏輯控制器、歐姆龍編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的歐姆龍CP1H系列（CP1H-XA40DR 內置24DI/16DO）昆侖通態觸摸屏，三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

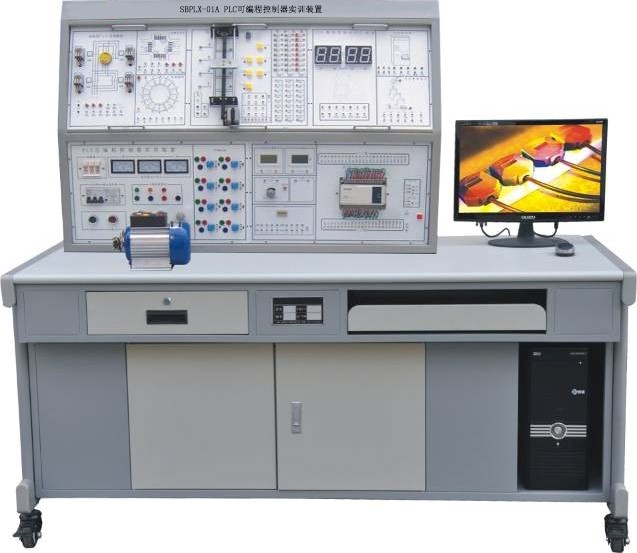

參考圖
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流、過載保護裝置
三、實訓裝置的基本配置及功能
1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制柜：
（1）交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
（4）主機實訓組件
配置歐姆龍CP1H系列主機(CP1H-XA40DR )，集成數字量I/O（24DI/16DO）、通信編程電纜、昆侖通態觸摸屏、觸摸屏通訊線（也可選用其他品牌主機，價格另儀）。
5、實訓模塊組件
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
SX1 |
基礎實驗 |
PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。 |
|
2 |
SX2 |
天塔之光 |
通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
3 |
SX3 |
LED數碼管顯示PLC控制 |
通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。 |
|
4 |
SX4 |
郵件分揀機 |
通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。 |
|
5 |
SX5 |
自控軋鋼機 |
通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
6 |
SX6 |
水塔水位 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。 |
|
7 |
SX7 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
8 |
SX8 |
自控成型機 |
通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
十字路口交通燈 |
通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
10 |
SX10 |
機械手控制 |
通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
11 |
SX11 |
裝配流水線 |
通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。 |
|
12 |
SX12 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
13 |
SX13 |
自動送料裝車 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
14 |
SX15 |
洗衣機 |
通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。 |
|
15 |
SX16 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
16 |
SX17 |
自動沖壓系統 |
通過對自動沖壓系統的控制，掌握較復雜邏輯指令和定時器指令的編寫方法。 |
|
17 |
SX18 |
電鍍系統 |
通過對電鍍生產線的控制，掌握步進指令的編寫方法。 |
|
18 |
SX19 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
|
19 |
WK1 |
典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，熱繼電器2只，元器件安裝與網孔板配套的底座。 |
掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
|
20 |
WK2 |
網孔板 |
學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
6.三相鼠籠異步電機，交流380V/△ 1臺
四、實訓項目
（1）PLC實訓
1.PLC基本指令實訓
2.天塔之光
3.八段數碼顯示
4.郵件分揀機構
5.自動軋鋼控制系統
6.水塔水位自動控制
7.多種液體自動混合
8.自動成型機控制
9.交通信號燈
10.機械手動作模擬
11.裝配流水線自動控制
12.加工中心刀具庫選擇控制
13．自動送料裝車
14.運料小車
15.全自動洗衣機
16．自動售貨機
17.自動沖壓機
18.電鍍生產線
19.四層電梯
（2）典型電動機控制實訓項目
1.PLC控制電動機啟停項目
2.PLC控制電動機點動與自鎖項目
3.PLC控制電動機正反轉項目
4.PLC控制電動機星三角啟動項目
5.PLC控制電動機反接制動項目
（3）變頻器控制實訓
1.變頻器PU模式控制
2.變頻器外部端子啟�？刂�
3.變頻器外部端子模擬量控制
4.變頻器外部端子多段速控制
（3）觸摸屏實訓（配置TPC7062TI觸摸屏掛箱）
1.觸摸屏認識及編程軟件使用
2.觸摸屏應用案例：觸摸屏、PLC控制電機正反轉
3．基于觸摸屏的四人搶答器控制
4.基于觸摸屏的電機運行時間控制
五、配置清單
|
名稱 |
型號 |
數量 |
單位 |
備注 |
|
PLC主機 |
CP1H—XA40DR |
1 |
臺 |
|
|
觸摸屏掛箱 |
TPC7062TI |
1 |
臺 |
|
|
變頻器 |
FR-D72S |
1 |
臺 |
|
|
通訊電纜 |
PLC編程電纜 |
1 |
條 |
|
|
觸摸屏下載線 |
1 |
條 |
|
|
|
觸摸屏通訊線 |
1 |
條 |
|
|
|
實訓模塊 |
基礎實驗 |
1 |
塊 |
|
|
天塔之光 |
1 |
塊 |
|
|
|
LED數碼管顯示PLC控制 |
1 |
塊 |
|
|
|
郵件分揀機 |
1 |
塊 |
|
|
|
自控軋鋼機 |
1 |
塊 |
|
|
|
水塔水位 |
1 |
塊 |
|
|
|
多種液體混合裝置 |
1 |
塊 |
|
|
|
自控成型機 |
1 |
塊 |
|
|
|
十字路口交通燈 |
1 |
塊 |
|
|
|
機械手控制 |
1 |
塊 |
|
|
|
裝配流水線 |
1 |
塊 |
|
|
|
加工中心 |
1 |
塊 |
|
|
|
自動送料裝車 |
1 |
塊 |
|
|
|
運料小車控制模型 |
1 |
塊 |
|
|
|
洗衣機 |
1 |
塊 |
|
|
|
自動售貨機 |
1 |
塊 |
|
|
|
自動沖壓系統 |
1 |
塊 |
|
|
|
電鍍系統 |
1 |
塊 |
|
|
|
四層電梯 |
1 |
塊 |
|
|
|
網孔板及實訓配件 |
1 |
套 |
|
|
|
電機 |
交流380V三相鼠籠式異步電動機 |
1 |
臺 |
|
|
軟件 |
演示板原程序及編程軟件 |
1 |
套 |
|
|
觸摸屏編程軟件 |
1 |
套 |
|
|
|
西門子仿真軟件 |
1 |
套 |
|
|
|
實驗臺 |
學生桌及控制屏 |
1 |
套 |
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
|
連接線 |
實驗連接線50CM自鎖線 |
50 |
條 |
|
|
15CM自鎖線 |
10 |
條 |
|
|
|
|
Ф4電機安全疊加連線 |
30 |
條 |
|
