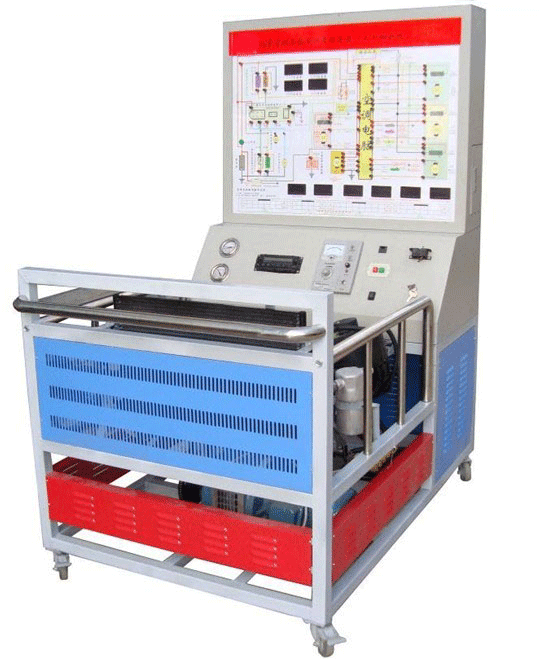

帕薩特B5自動空調系統實訓臺
帕薩特B5自動空調系統實訓臺簡介
產品選用大眾帕薩特B5自動空調制冷系統。采用優質鋼板骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。實驗臺后邊設置對開門，方便維修。右則邊故障設置裝置。底部采用帶剎車的萬向輪，移動和固定兩相宜方便調整設備的擺放位置。整機堅固耐用又美觀大方。配套使用說明書及實訓指導書。 （二） 結構組成
三相調速電動機、空調蒸發箱、壓縮泵、空調控制系統電氣元件、壓力表、送風管路、空調散熱器、干燥瓶、空調控制電腦、空調系統各傳感器及執行器、高低壓壓力表、故障設置和排除盒、控制面板、大型彩色噴繪電路原理圖、可移動臺架、電源、OBD診斷座、發動機控制電腦及曲軸傳感器、實訓指導書。 （三） 功能特點 1．?dāng)?shù)顯式溫度表顯示車內外溫度； 2．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全； 3．風量及溫度自動工調整； 4、指針式儀表實時顯示高、低壓力值； 5．?dāng)?shù)字式溫度計，直觀顯示蒸發器出風口溫度； 6．可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作； 7．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。 8．?dāng)?shù)顯式電壓表顯示各傳感器信號； 9．自動空調系統匹配操作等；通過診斷座讀取故障碼及數據流等。 10．可增裝加熱裝置； （四） 技術參數 1．外觀尺寸 1450mm × 1000mm × 1850mm(長×寬×高) 2．工藝汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。 3．調速電機：380V/1.5KW 4．蓄電池：60AH/12V 5．交流電源：380V；220V
