"追求技術進步、服務科教興國、支持教育事業"
可編程控制器實驗臺，PLC實驗實訓裝置，能夠開設PLC系列課程實驗，可以為工科類各專業學生進行開放實驗、課程設計和畢業設計以及教師的科研教學提供實驗場所和設備。本實驗室能夠完成以下實驗項目：噴泉的模擬控制；數碼顯示的模擬控制；舞臺燈光的模擬控制；天塔之光的模擬控制；交通燈的模擬控制；四節傳送帶的模擬控制；軋鋼機的模擬控制；郵件分揀的模擬控制；裝配流水線的模擬控制；液體混合的模擬控制；機械手的模擬控制；三層（四層）電梯的模擬控制。
SBSL-A型PLC網絡綜合實驗平臺（三菱PLC）
1、概述
PLC 網絡綜合實驗裝置選用基于以太網的PLC可編程控制器、變頻調速、觸摸屏、電氣控制及微機接口應用綜合實驗裝置，是專為各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，集可編程邏輯控制器、通信模塊、模擬量控制模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控制、觸摸屏控制等）、實物等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。
2、特點
1）裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2）雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3）實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4）采用三菱FX3U-48MR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5）組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6）實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7）PLC主機的網絡教學實驗：配有RS485網絡通信
3、技術性能
1）輸入電源：三相五線～380V±10% 50Hz
2）工作環境：溫度-10℃～ 40℃ 相對濕度＜85%(25℃)
3）裝置容量：≤1000VA
4）重 量：＜110Kg
5）設備外形尺寸：長*寬*高 850mm×800mm×1700mm
6）電腦桌外形尺寸：長*寬*高 600mm×530mm×1000mm
7）安全保護：具有接地保護、漏電壓、漏電流、過載保護、誤操作保護裝置。
4、PLC可編程控制器實訓裝置的基本配置及功能
1）實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2）實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3）網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4）控制柜：
1、電源
1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有 三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
d）主機實訓組件
配置三菱FX系列主機，集成數字量I/O，24路數字量輸入24數字量輸出，配置FXON-3A模塊2輸入1輸出和RS485通訊模塊
5、實訓模塊組件
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
PLC001 |
搶答器 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法 |
|
2 |
PLC002 |
天塔之光 |
通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
3 |
PLC003 |
水塔水位 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法 |
|
4 |
PLC004 |
十字路口交通燈 |
通過對十字路口交通燈路況信號的控制，掌握順序控制指令的編寫方法 |
|
5 |
PLC005 |
直流電機控制/溫度控制(模擬量控制) |
通過對直流電機系統中脈沖信號采集、轉速控制(電壓量)及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、可通過信號源0～10V調節轉速/溫度。 |
|
7 |
PLC006 |
自動洗衣機 |
通過對洗衣機進出水時間、洗滌流程、時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力 |
|
8 |
PLC007 |
機械手控制系統 |
通過對機械手停留 “ 位置 ” 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
7.系統實訓項目包括：
（1）順序控制部分
1、天塔之光控制（閃爍、發射、流水型）
2、音樂噴泉控制（具有聲效功能）
3、多種液體混合裝置控制
4、十字路口交通燈控制（具有顯示和指示功能）
5、機械手控制系統（具有模擬動作功能）
6、四層電梯控制系統(具有樓層、方向指示及模擬動作功能)
7、電鍍生產線控制（自動/手動，自診斷）
8、水塔水位控制
9、裝配流水線控制
10、運料小車控制
11、直流電機控制
12、基于觸摸屏控制方式的基本指令編程練習
（2）運動控制部分
1.伺服電機的參數設置
2.伺服電機的脈沖控制
3.伺服電機的模擬量控制
4.步進電機的參數設置
5.步進電機的脈沖控制
8、配置清單
|
序號 |
名稱 |
型號 |
數量 |
單位 |
|
1 |
PLC |
FX3U-48MT |
1 |
臺 |
|
2 |
擴展模塊 |
FXON-3A |
1 |
臺 |
|
3 |
擴展模塊 |
FX3U-485BD |
1 |
臺 |
|
4 |
觸摸屏 |
TPC7062TX |
1 |
臺 |
|
5 |
|
|
|
|
|
6 |
通訊電纜 |
USB-FXSC09 |
1 |
根 |
|
7 |
實驗臺 |
|
1 |
臺 |
|
8 |
實訓模塊 |
音樂噴泉 |
1 |
塊 |
|
十字路口交通燈 |
1 |
塊 |
||
|
天塔之光 |
1 |
塊 |
||
|
機械手控制 |
1 |
塊 |
||
|
多種液體混合裝置 |
1 |
塊 |
||
|
電鍍生產線控制 |
1 |
塊 |
||
|
水塔水位控制 |
1 |
塊 |
||
|
四層電梯 |
1 |
塊 |
||
|
10 |
說明書 |
實驗指導 |
1 |
本 |
|
11
|
軟件 |
西門子編程軟件 |
1 |
套 |
|
觸摸屏編程軟件 |
1 |
套 |
||
|
12
|
連接線 |
實驗連接線50CM自鎖線 |
50 |
根 |
|
15CM自鎖線 |
10 |
根 |
||
|
A1線 |
30 |
根 |
9.電機系統運動控制對象
運動控制對象實訓模型，底座采用2.0mm厚度鋼板折彎加工表面靜電噴塑處理，底部安裝4個橡膠地腳。伺服放大機的接口全部引導接線端子上，電動機轉軸上安裝刻度角度盤配合指針顯示，可以學習了解伺服電機和步進電機的原理及應用。
（1）伺服電機系統
伺服系統采用3.1kHz頻寬+24 bit分辨率；同時內建PID控制器，算法高效，一鍵快速調機，高性能點對點運動功能可降低上位控制器功能要求，提供多功能高速通訊總線模式。
（2）步進電機系統
兩相步進電機驅動器，采用DSP數字驅動芯片，驅動器輸入電壓：24～50VDC，可設置8檔電流值/15檔細分值，控制方式：脈沖、雙脈沖、脈沖+方向，具有過壓、欠壓、過流、過熱保護功能。
57兩相步進電機：步距角1.8°,相電流(串聯)3A,保持扭矩1Nm,相電阻0.7Ω,轉動慣量200gfcm²。

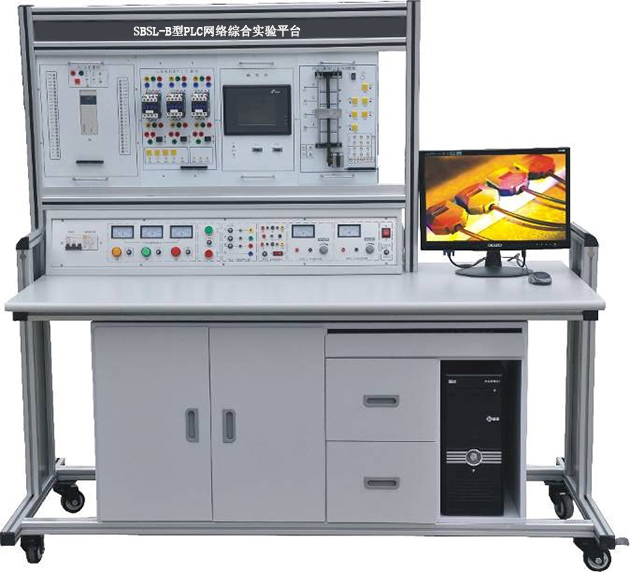

SBSL-B型PLC網絡綜合實驗平臺（西門子S71200）
1、概述
PLC網絡綜合實驗平臺選用基于以太網的PLC可編程控制器、變頻調速、觸摸屏、電氣控制及微機接口應用綜合實驗裝置，是專為各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，集可編程邏輯控制器、通信模塊、模擬量控制模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控制、觸摸屏控制等）、實物等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。
2、特點
1）裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。
2）雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。
3）實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
4）采用西門子S71200可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
5）組態棒圖教學，采用WINCC工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
6）實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。
7）PLC主機的網絡教學實驗：配有以太網網絡通信
3、技術性能
1）輸入電源：三相五線～380V±10% 50Hz
2）工作環境：溫度-10℃～ 40℃ 相對濕度＜85%(25℃)
3）裝置容量：≤1000VA
4）重 量：＜110Kg
5）設備外形尺寸：長*寬*高 850mm×800mm×1700mm
6）電腦桌外形尺寸：長*寬*高 600mm×530mm×1000mm
7）安全保護：具有接地保護、漏電壓、漏電流、過載保護、誤操作保護裝置。
4、PLC可編程控制器實訓裝置的基本配置及功能
1）實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2）實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3）網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4）控制柜：
1、電源
1.1電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有 三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
d）主機實訓組件
配置西門子s71200系列主機，集成數字量I/O，14路數字量輸入10數字量輸出，配置SM1223模塊8輸入8輸出和SM 1232 模擬量2輸出
5、實訓模塊組件
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
PLC001 |
搶答器 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法 |
|
2 |
PLC002 |
天塔之光 |
通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
3 |
PLC003 |
水塔水位 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法 |
|
4 |
PLC004 |
十字路口交通燈 |
通過對十字路口交通燈路況信號的控制，掌握順序控制指令的編寫方法 |
|
5 |
PLC005 |
直流電機控制/溫度控制(模擬量控制) |
通過對直流電機系統中脈沖信號采集、轉速控制(電壓量)及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、可通過信號源0～10V調節轉速/溫度。 |
|
7 |
PLC006 |
自動洗衣機 |
通過對洗衣機進出水時間、洗滌流程、時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力 |
|
8 |
PLC007 |
機械手控制系統 |
通過對機械手停留 “ 位置 ” 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
7.系統實訓項目包括：
（1）順序控制部分
1、天塔之光控制（閃爍、發射、流水型）
2、音樂噴泉控制（具有聲效功能）
3、多種液體混合裝置控制
4、十字路口交通燈控制（具有顯示和指示功能）
5、機械手控制系統（具有模擬動作功能）
6、四層電梯控制系統(具有樓層、方向指示及模擬動作功能)
7、電鍍生產線控制（自動/手動，自診斷）
8、水塔水位控制
9、裝配流水線控制
10、運料小車控制
11、直流電機控制
12、基于觸摸屏控制方式的基本指令編程練習
（2）運動控制部分
1.伺服電機的參數設置
2.伺服電機的脈沖控制
3.伺服電機的模擬量控制
4.步進電機的參數設置
5.步進電機的脈沖控制
8、配置清單
|
序號 |
名稱 |
型號 |
數量 |
單位 |
|
1 |
PLC |
CPU1214C |
1 |
臺 |
|
2 |
擴展模塊 |
SM1223 |
1 |
臺 |
|
3 |
擴展模塊 |
SM1232 |
1 |
臺 |
|
4 |
觸摸屏 |
TPC7062Ti |
1 |
臺 |
|
6 |
通訊電纜 |
以太網線 |
2 |
根 |
|
7 |
實驗臺 |
|
1 |
臺 |
|
8 |
實訓模塊 |
音樂噴泉 |
1 |
塊 |
|
十字路口交通燈 |
1 |
塊 |
||
|
天塔之光 |
1 |
塊 |
||
|
機械手控制 |
1 |
塊 |
||
|
多種液體混合裝置 |
1 |
塊 |
||
|
電鍍生產線控制 |
1 |
塊 |
||
|
水塔水位控制 |
1 |
塊 |
||
|
四層電梯 |
1 |
塊 |
||
|
10 |
說明書 |
實驗指導 |
1 |
本 |
|
11
|
軟件 |
西門子編程軟件 |
1 |
套 |
|
觸摸屏編程軟件 |
1 |
套 |
||
|
12
|
連接線 |
實驗連接線50CM自鎖線 |
50 |
根 |
|
15CM自鎖線 |
10 |
根 |
||
|
A1線 |
30 |
根 |
9.電機系統運動控制對象
運動控制對象實訓模型，底座采用2.0mm厚度鋼板折彎加工表面靜電噴塑處理，底部安裝4個橡膠地腳。伺服放大機的接口全部引導接線端子上，電動機轉軸上安裝刻度角度盤配合指針顯示，可以學習了解伺服電機和步進電機的原理及應用。
（1）伺服電機系統
伺服系統采用3.1kHz頻寬+24 bit分辨率；同時內建PID控制器，算法高效，一鍵快速調機，高性能點對點運動功能可降低上位控制器功能要求，提供多功能高速通訊總線模式。
（2）步進電機系統
兩相步進電機驅動器，采用DSP數字驅動芯片，驅動器輸入電壓：24～50VDC，可設置8檔電流值/15檔細分值，控制方式：脈沖、雙脈沖、脈沖+方向，具有過壓、欠壓、過流、過熱保護功能。
57兩相步進電機：步距角1.8°,相電流(串聯)3A,保持扭矩1Nm,相電阻0.7Ω,轉動慣量200gfcm²。
